麻花钻标准的运作规范
来源:     发布于:2015-05-07

      在加工机械零件上的一些较高精度的孔时,可以用麻花钻钻扩孔来替代扩铰孔。麻花钻钻扩孔是经改磨过的钻头在已有孔的基础上,再经扩钻加工的一种精加工孔的操作,简称钻精孔。据了解从以下几方面加以控制,钻精孔的精度会得以保证。

  1、正确刃磨切削角度及提高表面粗糙度:

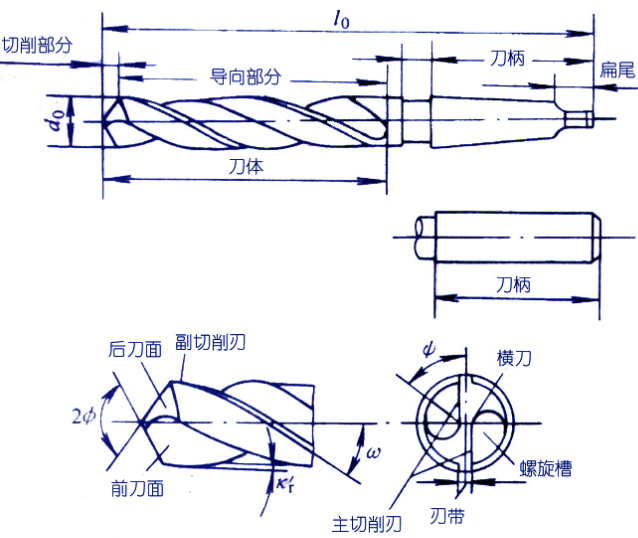

  钻头与铰刀比较,有相似的地方。如有两条主切削刃和副切削刃,副切削刃呈螺旋形,并有刃带和倒棱,可以增加切削的平稳性。只要将钻头的切削角度及表面粗糙度,参照铰刃的要求加以改进和提高。基本上就具备了类似铰刃的条件,所以能扩钻精度较高的孔。磨出第二顶角。根据加工材料的不同一般275°。新切削刃长度约为34mm,并将它和副切削刃的连接处,用油石研去0.20.5mm的小圆角,也可将外缘尖角全部磨成圆弧刃。特别注意:两条新切削刃要对称,这样就可以形成粗、精加工的联合切削刃,减少切削厚度和切削变形,提高修光能力,改善散热条件,有利于提高孔的表面粗糙度。磨出副后角。在靠近主切削刃的一段棱边上,磨出副后角a01=6°~8°,并保留棱边宽度为0.10.2mm,修磨长度为45mm,以减少对孔壁的摩擦,提高钻头寿命。磨出负刃倾角。一般刃倾角l=-10°~-15°,使切屑流向待加下表面以避免擦伤孔壁,有利于提高孔的表面粗糙度。后角不宜过大,一般为a=6°~-10°,以免产生振动,增加稳定性,提高孔的精度。切削刃的前、后刀面用油石研磨,使其粗糙度达Ra0.4

  2、确定合理的切削用量在切削用量中,对孔精度影响较大的分别是切削深度和进给量,对钻头的使用寿命影响较大的是切削深度和切削速度。为此,应分别控制切削深度、切削速度和进给量。切削深度:不受加工孔直径大小的影响,一律在钻精孔前保留0.51mm的切削深度,粗糙度不大于Ra6.3,以避免大切削量,减少热量,避免产生冲击和振动,消除冷作硬化,提高加工质量和延长钻头使用寿命。切削速度:钻削铸铁类时,切削速度v=20m/min左右。钻削钢材类时,切削速度v=10m/min左右。换算成机床转速,可根据钻精孔直径和相应材料的切削速度确定。N=1000V/(pD)。进给量:尽量采用机动走刀f=0.1mm/r左右。但直径小于5mm的小钻头,因强度弱,只能用手动进给。

  3、冷却润滑液:因钻精孔系精加工,其精度和表面粗糙度都较高,并且切削负荷小,故应选择以润滑为主的冷却润滑液。采用10%20%的乳化油水溶液。

  4、其它要求:

  选用精度比较高的钻床,若钻床主轴径向圆跳动误差较大时,可采用浮动夹头来装夹钻头加工。使用较新或各部分尺寸精度接近公差要求的钻头。因钻头多次使用后会磨损,而影响孔径精度。钻头的两个切削刃需尽量修磨对称,两刃的轴向摆差应控制在0.05mm范围内,使两刃负荷均匀,以提高切削稳定性,钻头的径向摆差应小于0.03mm。预钻孔应防止产生较多的冷硬层,否则会增加钻削负荷和磨损精孔钻头。钻削中要有充足的冷却润滑液。
